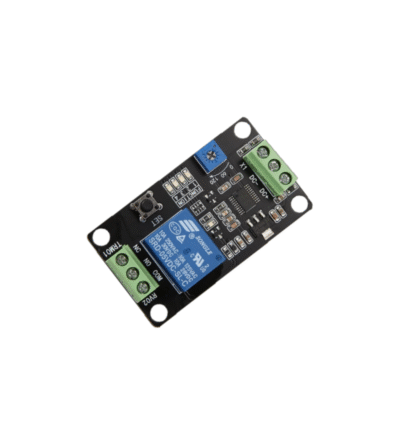

Este módulo relay es un dispositivo versátil que ofrece 4 funciones para controlar sistemas eléctricos. Con un retardo de tiempo ajustable de 0,1 a 120 segundos, este módulo es ideal para aplicaciones que requieren un control preciso del tiempo.
Características
Tensión de Alimentación: 5V
Corriente Máxima de Conmutación: 10A/125VAC, 10A/250VAC
Funciones: 4 funciones indicadas por LEDs y un botón para acceder a ellas
Funciones
1. Retardo de Tiempo Ajustable: El relé se enciende después de transcurrido el tiempo pre-establecido después de restablecido el fluido eléctrico o encendido la alimentación del módulo. 2. Pulso de Encendido Ajustable: El relé se enciende después de aplicar una señal positiva en el terminal X1 por el tiempo establecido. 3. Interruptor ON/OFF: El relé se enciende o apaga al aplicar una señal positiva en el terminal X1. 4. Módulo Relay Convencional: El relé se activa solo si se aplica una señal positiva en el terminal X1.
Modo de Configuración
Mantenga presionado el botón hasta que el LED se encienda de modo fijo
Presione y suelte el botón para avanzar por las funciones
El siguiente LED se encenderá indicando la función seleccionada
Mantenga presionado el botón hasta que el LED se vuelva intermitente para confirmar la selección
